松下协议光栅尺/圆光栅
来源：365英国上市公司  发布时间：2025-06-22 10:17:50   点击次数：0

松下协议光栅尺/圆光栅——真正的绝对式圆光栅

真正的绝对式单码道圆光栅。

具有良好的抗污能力，可抵御轻度
灰尘、划痕和油渍的污染。

18bit、23bit和26bit的分辨率可供
选择。

读数头正反向均可读取，计数方向由栅尺方向决定。


安装公差宽松，安装简单快捷。


松下协议光栅尺/圆光栅特点

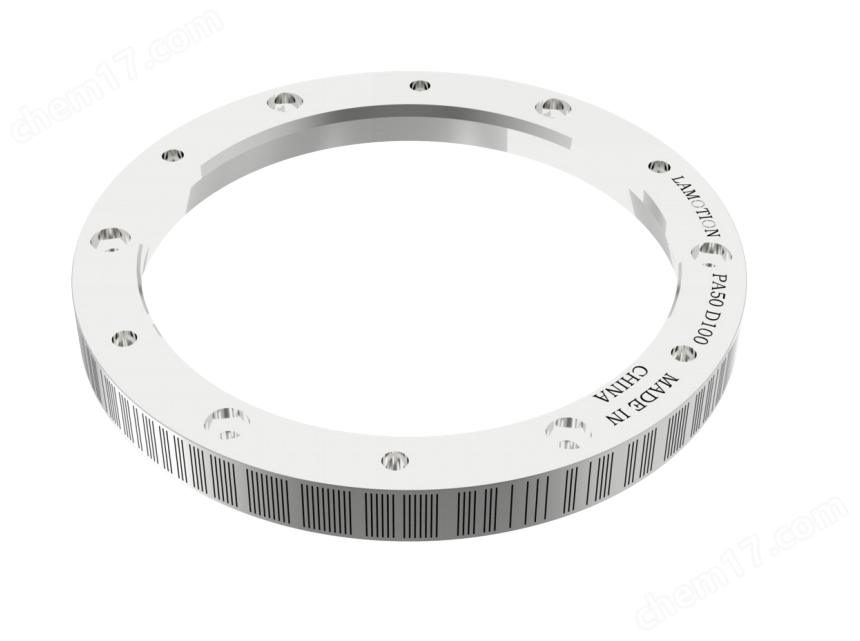

PA圆光栅是一种不锈钢光栅，外圈表面刻蚀真正的单码道绝对位置编码。
由ABS系列绝对式读数头读取数据，具有良好的抗污能力，可抵御轻度灰尘、划痕和油渍的污染。
PA圆光栅具有优异的精度，分辨率达0.019角秒，适合高精度应用场合。
50 µm标称栅距确保优异的运动控制性能。
PA圆光栅体积薄、内径大、易于集成、低质量、低转动惯量等特性使它应用场合非常广泛。
松下协议光栅尺/圆光栅
PA系列绝对式圆光栅兼容的读数头

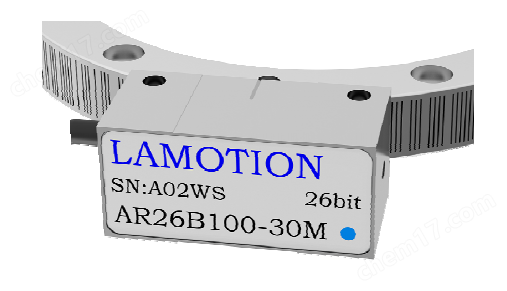

ABS系列绝对式读数头。
松下协议光栅尺/圆光栅
工作条件、分辨率

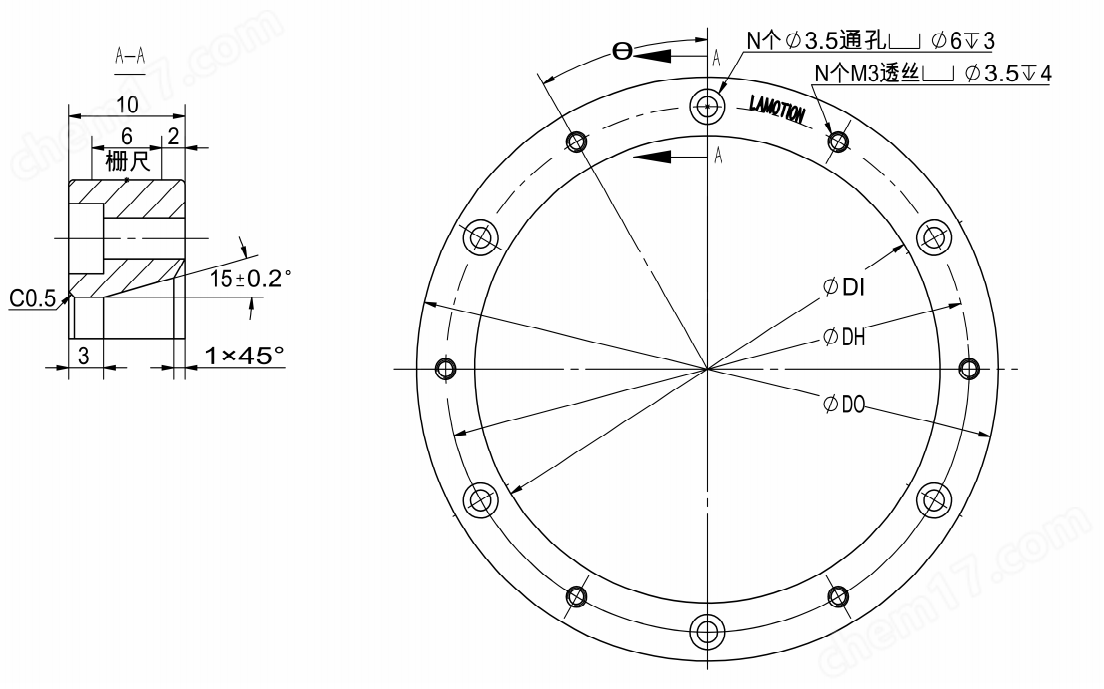

PA系列绝对式圆光栅安装图
松下协议光栅尺/圆光栅
尺寸、精度、速度

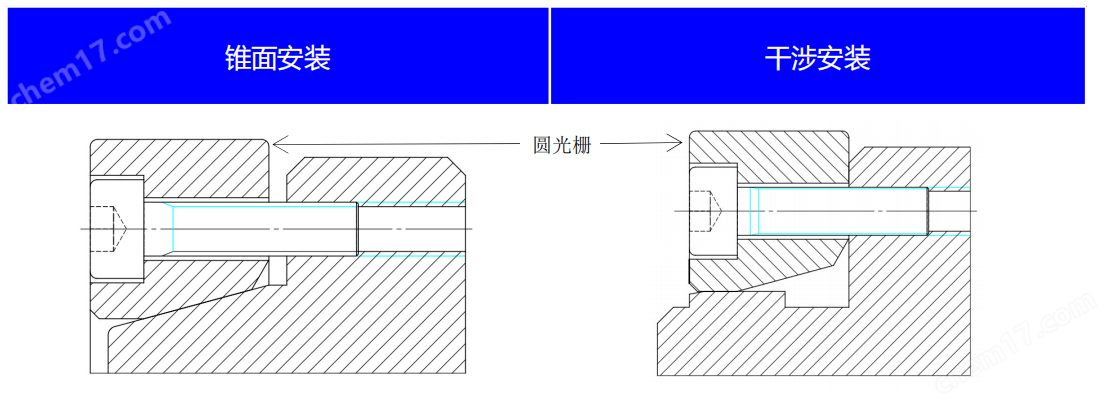

PA系列绝对式圆光栅安装方式
松下协议光栅尺/圆光栅

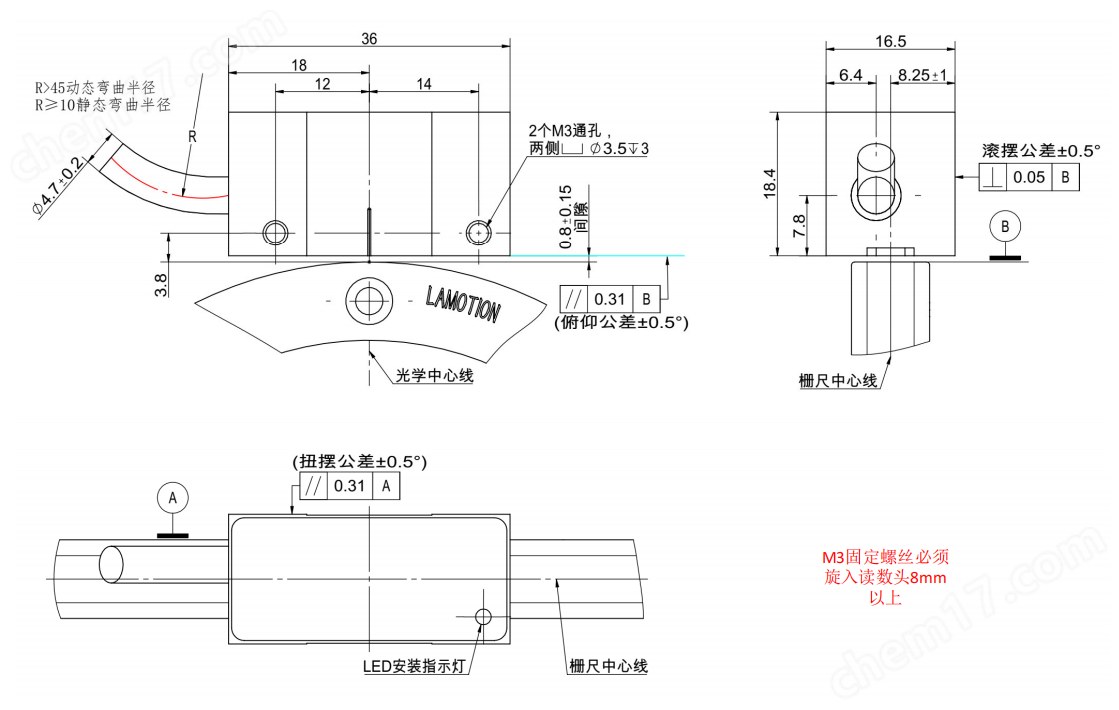

ABS读数头安装尺寸图
适配PA圆光栅

所有尺寸单位是毫米mm
松下协议光栅尺/圆光栅
ABS读数头接口信号含义



系统指示灯

ABS读数头内置多色指示灯，指示当前读数头状态、信号强度，辅助读数头安装。





相关产品信息

          ABS系列读数头 ABS读数头采用LAMOTION先进的成像检测技术、 单码道位置识别技术、自动增益控制技术、编码 冗余检测技术等，实现高可靠性绝对式测量。

     光学系统具有良好的抗污能力，位置冗余检 测使错误的风险降低，错误检测机制可确保 在无法检测出位置时始终提示错误标记。 订货信息见下页。

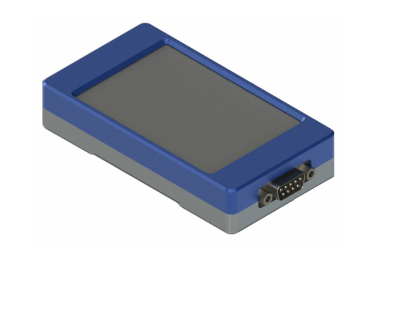

ASU零点配置工具

     可以通过零点配置工具上的屏幕， 直观显示当前位置、分辨率、零点、 状态指示等数据；可以通过触摸屏自动 或手动重新配置ABS读数头的零点位置、 计数方向，方便用户现场使用。

     详细信息参见文档“ASU零点配置工具”。


ALZ不锈钢栅尺

       ALZ高精度不锈钢栅尺采用高精度、超硬高弹 且抗腐蚀的特种基材，基材优秀的机械和化学特 性保证了其长期使用的稳定可靠；ALZ高精度不锈 钢栅尺使用先进的刻线工艺，可实现50微米间距 栅线的精细刻划并保证小于40纳米的刻线误差， 尺身自带背胶，利用贴尺工具可以实现快速安装。

    详细信息参见文档“ABS系列绝对式读数头”。

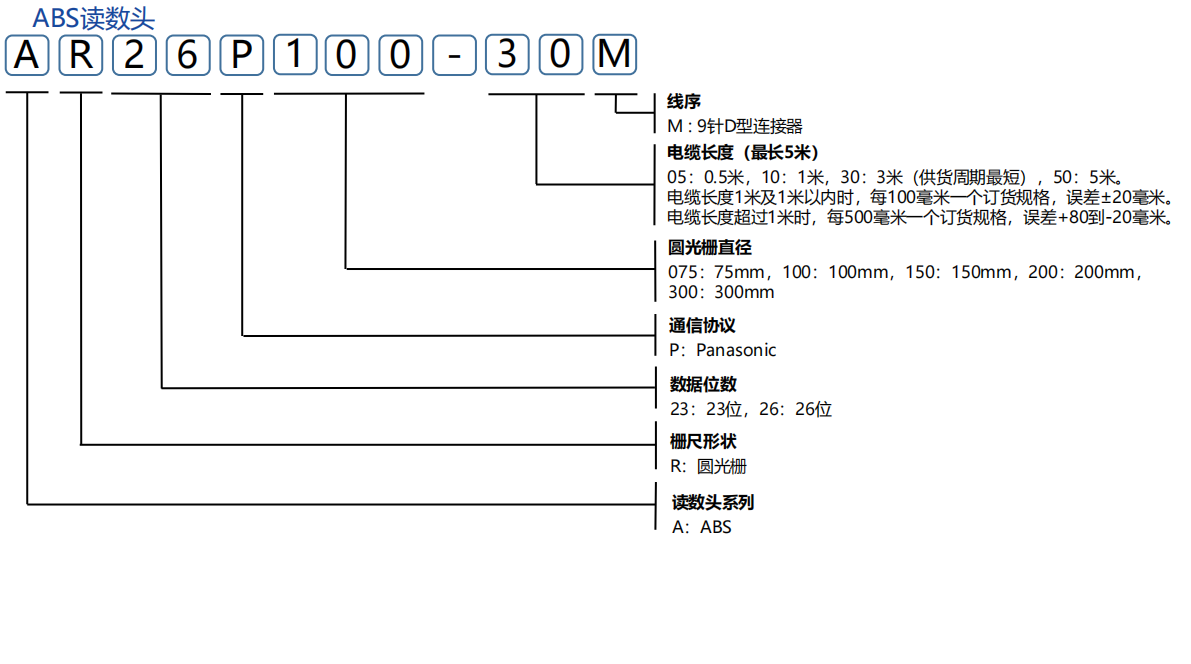

订货信息

ABS读数头

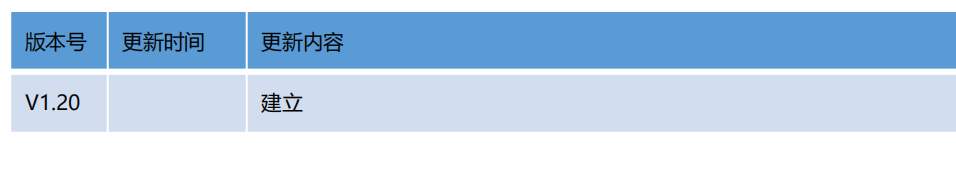

版本更新记录


上一篇：大连榕树COIN系列增量式光栅尺
下一篇：松下协议，直线电机光栅尺
